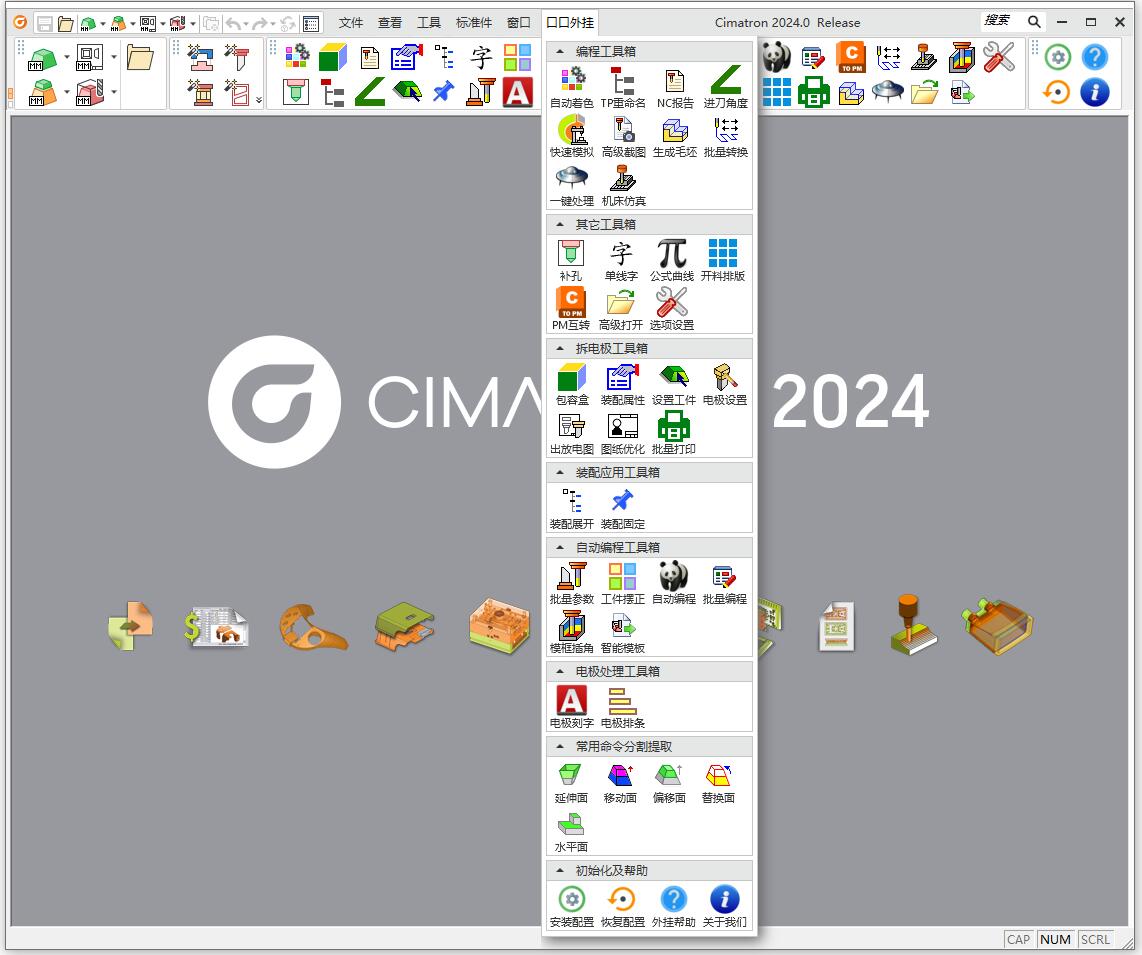

《口口外挂》功能说明:1、最新外挂版本为 V12.46,兼容多屏幕,支持在正版Cimatron仅有NC基础模块的情况下运行(即授权不完整的情况),外挂可同时安装在Cimatron2024、Cimatron16、Cimatron15、Cimatron14、Cimatron13、CimatronE12、CimatronE11、CimatronE10上面并可同时使用。2、推荐使用最新版的Cimatron2024(因其功能更强、编程更智能更高效、机床加工效率也更高、加工的质量还更好),并同时安装CimatronE11(因它自带了强大的ModuleWorks模拟仿真,这样可在Cimatron2024版的口口外挂上自动调用,且无需CimatronE11授权)。3、推荐使用SuperBox计算程序,提升计算速度及编程效率,需要在公司局域网中找一台或新买一台没安装过Cimatron的电脑安装SuperBox软件,这台电脑可以不要显卡、不要机械硬盘、不要显示器,CPU最好为I9-14900K主机(这种新主机配置价格约8500元左右)或更好的主机,这样公司的所有编程员都可以在这台SuperBox上计算刀路,即使跟本地相同的配置,SuperBox计算速度也会更快,计算程序时不占用编程员本地的CPU,这样编程员多开几个Cimatron编程都不会卡顿且更稳定,更不易发生闪退或偶尔报警图档无法保存等等现象,编程时修改参数、选面、选线、做辅助面等等时无比丝滑,编程的感觉也会更上一层楼!

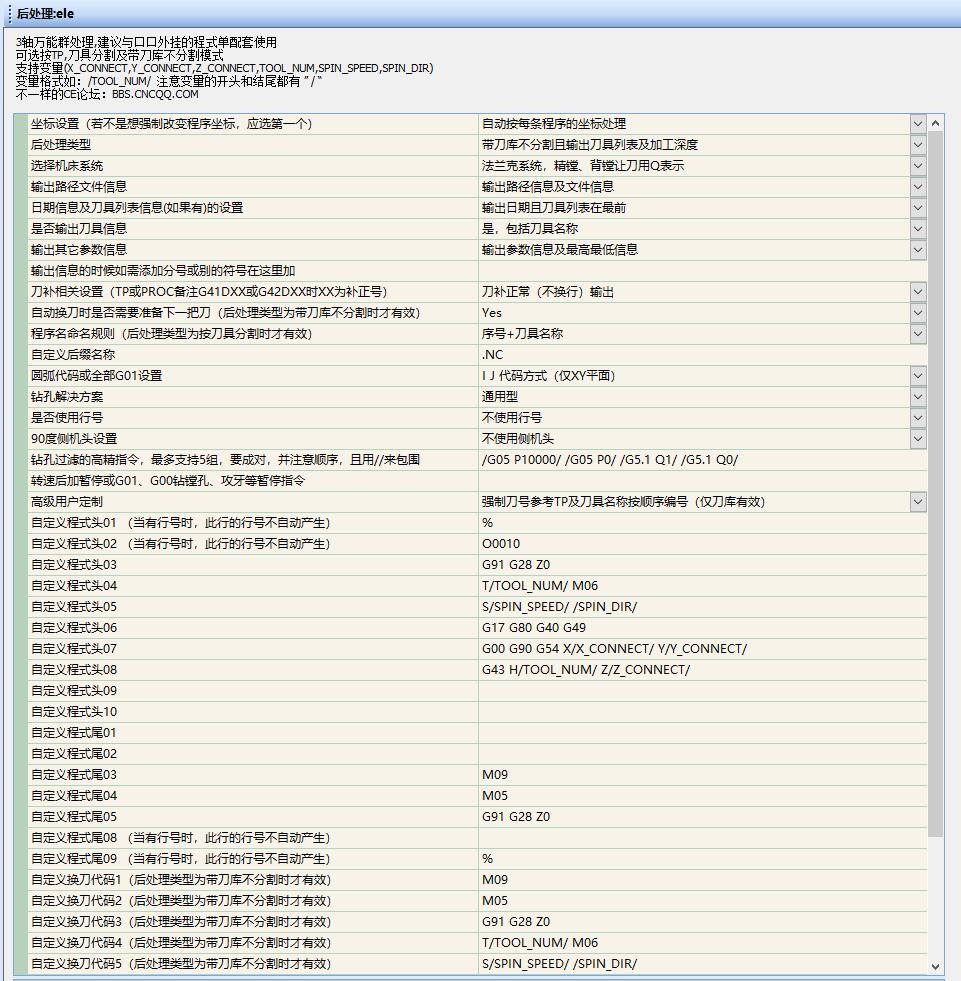

《后处理》功能说明:1、独有的撞机检测功能,为很多用户成功避免了各种原因引发的撞机,独有的Gpp2加速功能,能加速所有后处理(包括非外挂自带的后处理),简单的程序只需一秒处理完成,最新的后处理相对V11.2版做了很多优化,能提升机床加工效率及加工品质,建议精加工编程时把高速洗R角设置为0.11或以上。2、可靠的刀具半径补偿,即使是圆弧进退刀也无需强制G01输出,因为后处理会自动添加进刀直线,可用于航空洗、精洗所有混合洗等所有加工方式,任何机床都支持,且机床报警补尝干涉的概率大幅降低,支持一把刀多条程序时每条程序输出不同的刀补号。3、万能的三轴后处理适用于法兰克、三菱、新代、佳铁、精雕、西门子、海德汉等所有的机床,支持程序头代码、程序尾代码、程序换刀代码的自定义,支持按TP分割、按刀具分割(备注FEN强制分割)、支持刀库等。4、可自动按程序坐标输出,支持雷尼绍测量,支持90度侧洗头,且侧洗头支持钻孔循环及圆弧加工,支持G01钻孔,支持G00G90坐标系名称输出(MODEL为G54)等。5、可参考刀具名称并按顺序重排刀号,可参考TP名称及刀具名称并按顺序重排刀号,支持两种深孔钻,支持三种常见的孔N段(主程序孔N段、龙记孔N段,多功能孔N段),支持高速高精指令钻孔不输出,自定义部份支持变量TOOL_NUM、SPIN_SPEED、SPIN_DIR、X_CONNECT、Y_CONNECT、Z_CONNECT等

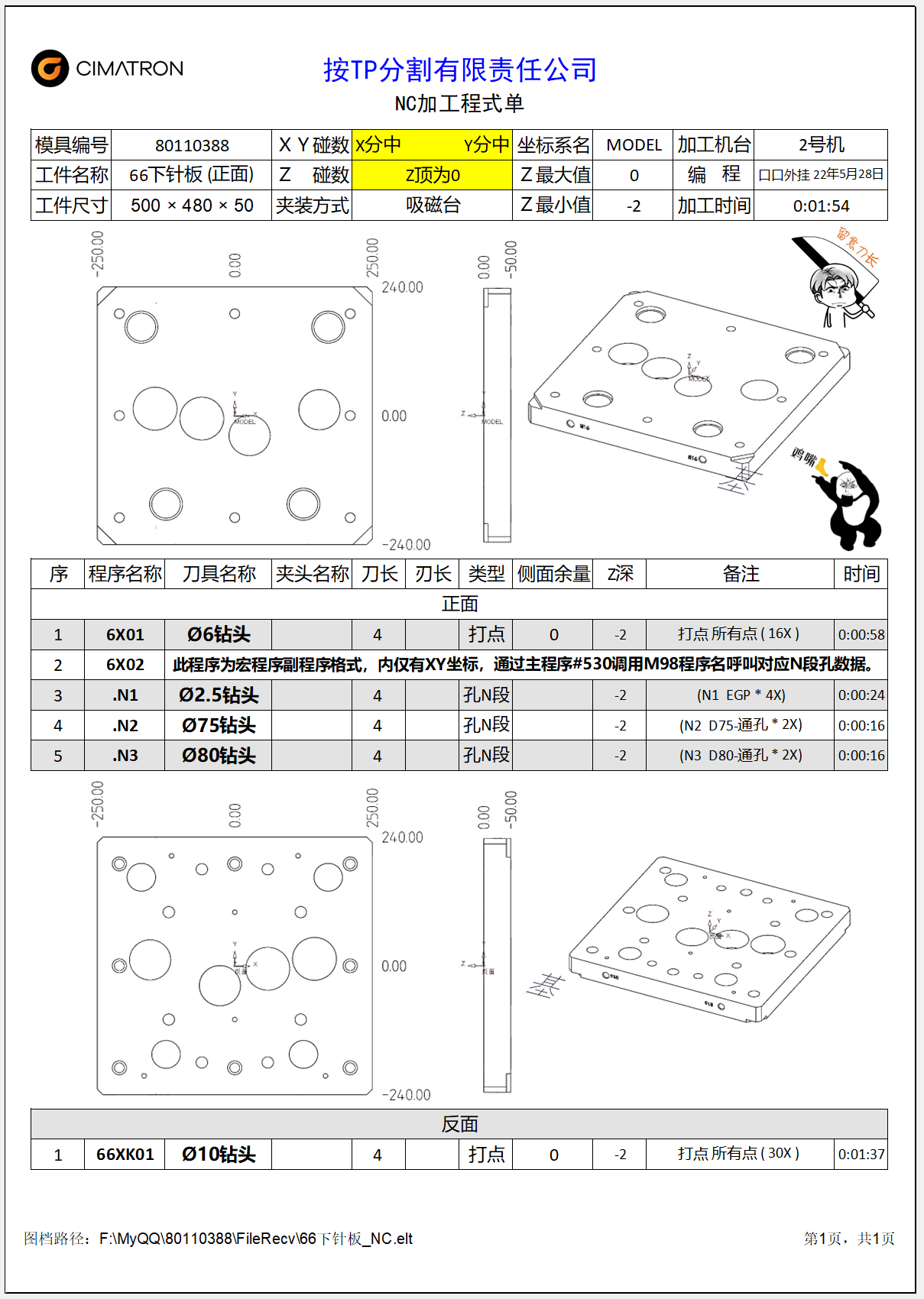

《程序单》功能说明:1、含钢料程序单和电极程序单并支持刀库(可添加自定义的款式),可按TP分割、按刀具分割,可选大图版或标准版,支持单工件多面或多工件多面,且每个面都可以自动按编程坐标系生成最佳带标注的三视图组合。2、夹持自动显示(可选始终显示或按需显示),自动显示最短的安全刀长或刃长、钻孔数量、2.5轴底部余量等,支持使用备注法强制显示夹持、刀长、刃长(比如TP或PROC备注为-33.29表示刀长为33,夹头为29,夹头名称可自定义,再比如TP或PROC备注为-5RC-20.52表示刃长为5,刀长为20,夹头为52,再比如TP或PROC备注为-8RC-22DC表示刃长为8,刀长为22,夹头为夹头名称)。3、可自动标注基准角,自动识别工件编程原点、工件尺寸、模具编号等,如果是电极还可以识别电极数量、开料尺寸等等所有《电极设置》功能保存的变量。4、重要信息行支持Setup名称或备注或TP备注(这个TP里面仅有一条空白的非切削Message程序时才有效),并且单独显示一行,用于在需要的地方自动输出重要的备注信息,效果如下图正面行和反面行。5、按TP分割时支持两种孔N段格式,TP备注含有N段字样即可识别,支持N段TP里有不同的刀具,主要应用于模架。6、外挂自带8款程序单格式,93个可调整的且非常实用的选项参数,还可任意DIY自己需要的格式,可以随心所欲更改,您的所有想法都能实现,无论您的要求有多高,都不需要手工调整任何东西就可以直接打印,总之无所不能!7、支持Office、WPS等,即使您的电脑没有任何办公软件,也可以出单,但我们还是推荐安装Office2016或更高版本Office

《工件摆正》功能说明:1、无论是模具、模架、产品、自动化、检治具、钢料、电极等,都可以从修图、摆正、创建辅助面、辅助线、辅助集合、着色、应用NC模板或自动编程方案、自动匹配自动钻孔工艺,自动匹配倒角工艺、计算程序、删除空刀、TP重命名、一键处理等所有编程操作一键全自动完成(包含多面加工的工件),且支持批量操作多个NC档。2、可单独调用所有的功能或多个功能的任意组合,比如创建多面坐标(包括五轴加工常用到的坐标等)、工艺搭子、压板工艺(包括三角体,方体倒角,正方体,长方体,圆柱体等)、基准角的自动识别并标注等等(其它功能参考下图)。3、支持在当前NC环境下或零件下运行所有功能(仅参考显示的所有面),支持把零件输出到新的NC后再运行所有功能,无论是在NC环境还是零件环境,都可以自动批量按集合或按选择输出多个工件,这些输出的工件还可批量自动运行本命令的所有功能。4、可引导式创建集合或自动创建重要的集合等,可自动识别工件方向(无论工件如何倾斜),XY原点优化可自动区别圆柱中心与四面分中,可创建个性化的3D毛坯等等,无论是单个工件编程、排条电极编程、排版电极编程、或自动化零件开料排版编程等,都应该先运行此功能,总之,应用好此功能可大幅提升编程效率

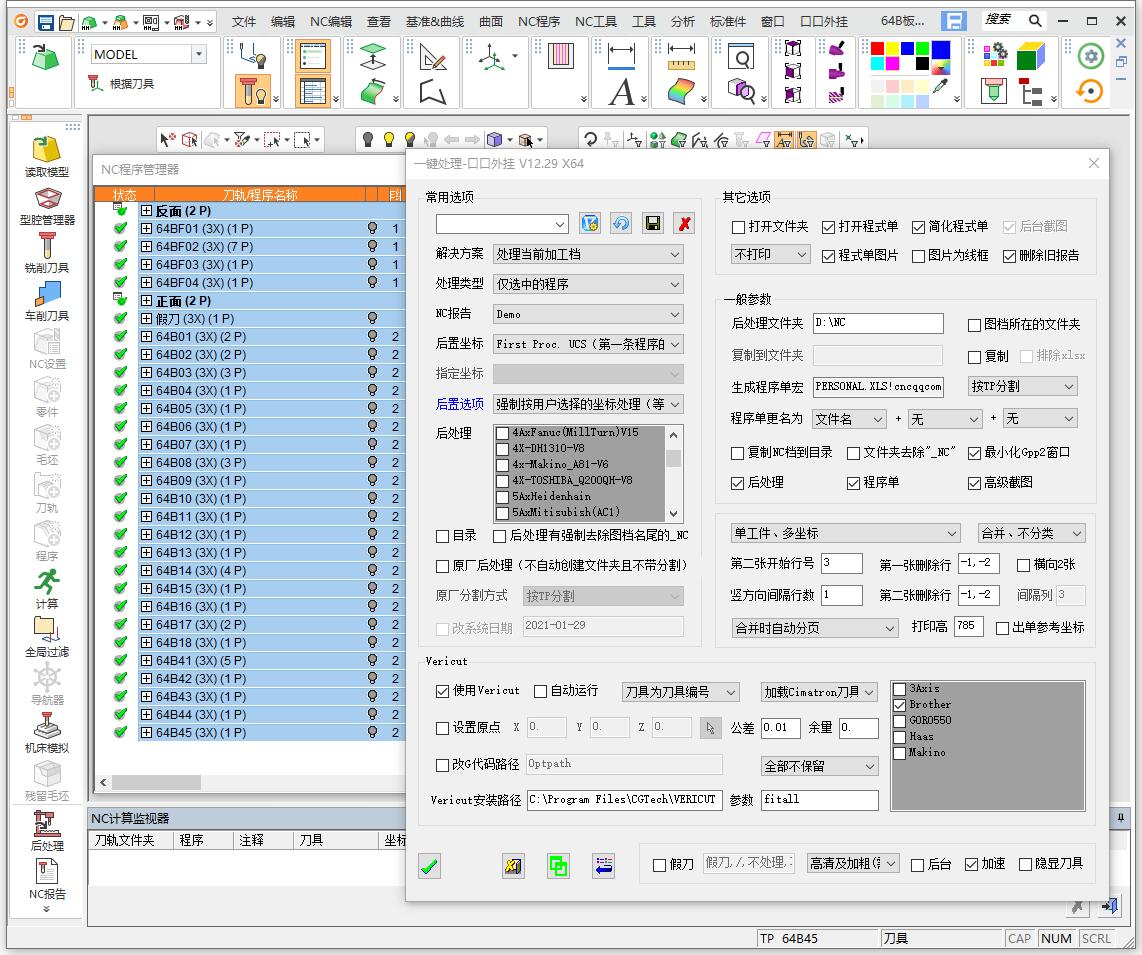

《一键处理》功能说明:1、一键全自动后处理、生成带标注的三视图、出程序单,支持一次批量处理多个NC档,独有的加速功能,可以大幅提升Gpp2后处理及出单的速度,阵列程序出单速度更是比自带的快很多倍。2、支持多工位(单工件多个面或多工件且多个面)自动分类一键处理,支持8种分类模式,分类的程序单可自由合并等,总之,无论您有多少个NC图档、一个图档里无论有多少个工件、一个工件里无论有多少个面,都可以全自动一键批量后处理、截图、出单、Vericut仿真等。3、编程时可以为每个TP指定不同的后处理、原点、机床,也可以为单个TP指定多个后处理、多个机床,后处理时或创建Vericut仿真项目时会自动识别。4、支持为没有分割功能的后处理添加分割功能,可添加按TP分割、按刀具分割(含5种方式)、按备注分割(含3种方式)、不分割,共10种模式,支持假刀不被处理,可对程序单截图进行优化让其打印更清楚等。5、支持生成Vericut项目并自动模拟,可自动生成多工位、多后处理、多机床等复杂的Vericut组合项目,比如一个工件需要在1号机床开粗,2号机床深孔钻,3号机床或4号机床光刀,其中每个机床的后处理不一样,刀头不一样,而且3号机床和4号机床的排程上还有随机性等这种复杂的情况,都可以一键全自动后处理及生成多种组合的Vericut仿真,且编程时无需考虑刀头的问题(因为可自动加载每个机床自定义的刀库)

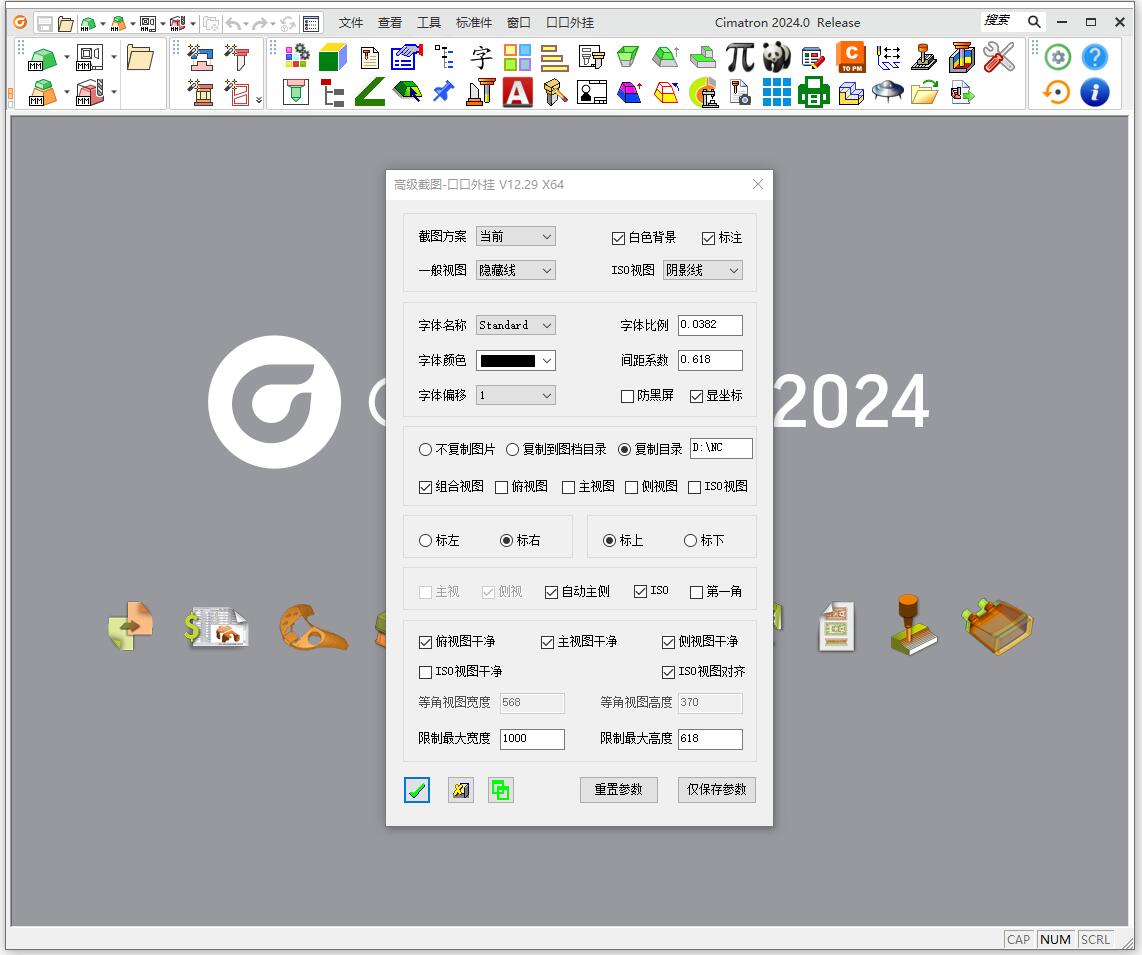

《高级截图》功能说明:1、自动按激活坐标系生成带原点标注的三视图,支持第三角、第一角。2、支持自动在主视图和侧视图中选出最佳的那个视图来跟俯视图和ISO视图进行最佳的组合(会参考程序单设置的图片大小来自动匹配),支持俯视图、主视图、侧视图、ISO视图的手动任意组合。3、支持一般视图和ISO视图各自定义线框类型或着色,可设置背景色为白色,可设定尺寸标注字体大小及标注的位置。4、可对每个视图设定时否显示非曲面(即视图干净),比如在普通视图中,设置为干净选项,ISO视图取消干净选项,这样可以确保普通视图能对齐,且无多余的内容,而ISO视图则能显示重要的PMI标注等。6、支持把生成的图片复制到指定的位置,若此位置与一键处理输出目录一样时,截图完成后,会自动复制图片到程序单或NC程序所在的目录,方便操机查看

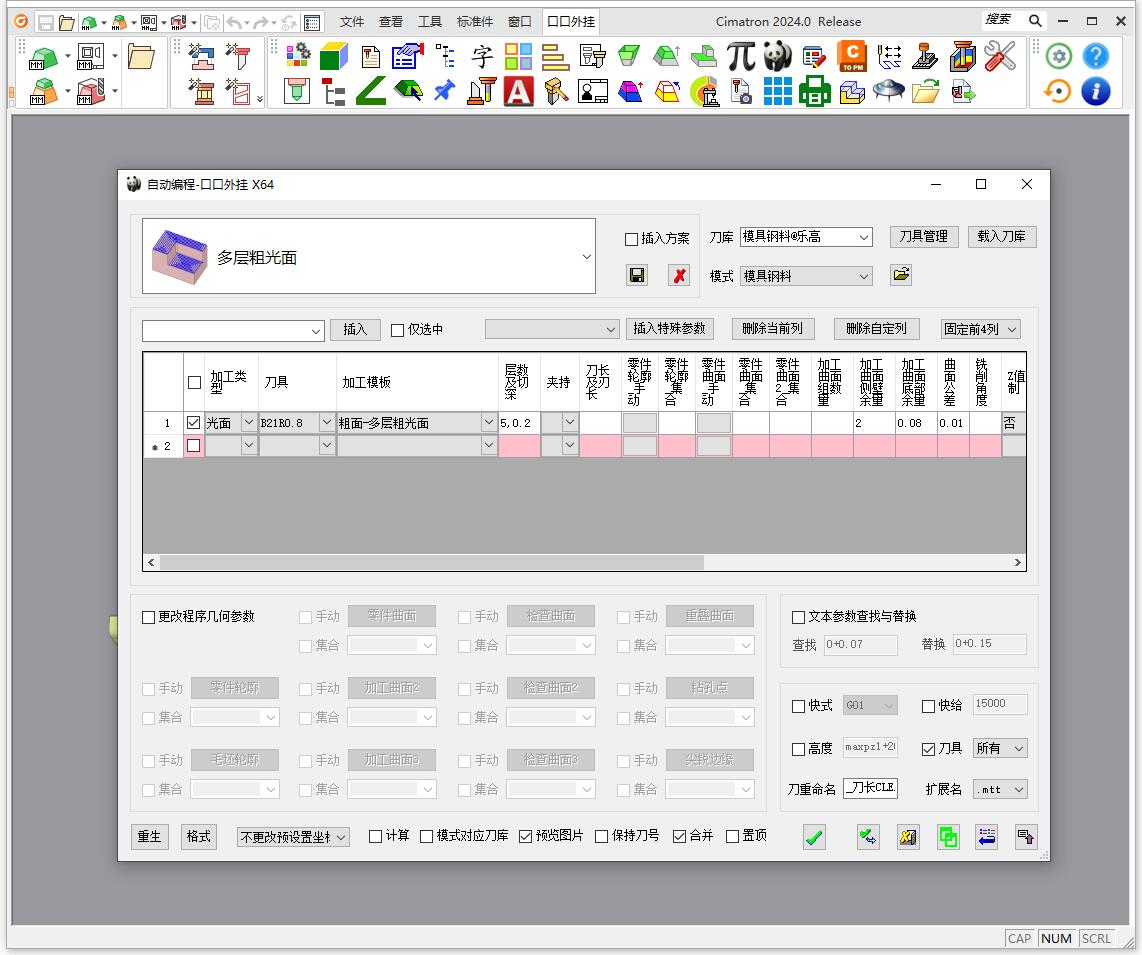

《自动编程》功能说明:1、界面上可以添加所有的NC程序参数、刀具、几何、集合等,所有设置可保存为方案快速调用,方案支持小图显示和大图预览,方案支持搜索,选择方案时可开启插入模式,可避免参数太多时难寻参数,保存的方案可在《工件摆正》、《批量编程》、《智能模板》界面调用。2、切换刀具时,会自动调用外挂刀库中刀具设定的切削参数,支持新功能开粗里的光面实现多层加工的效果,支持前一条程序算轮廓,后一条程序自动使用前一条程序计算的轮廓。3、打开外挂目录下面的《生成参数文件.elt》,点击参数重生按钮,可以实现参数的更新或参数语言的转换,可全自动格式化现有的NC模板,比如自动把Cimatron15的模板转换为Cimatron16的模板,或批量调整模板参数等

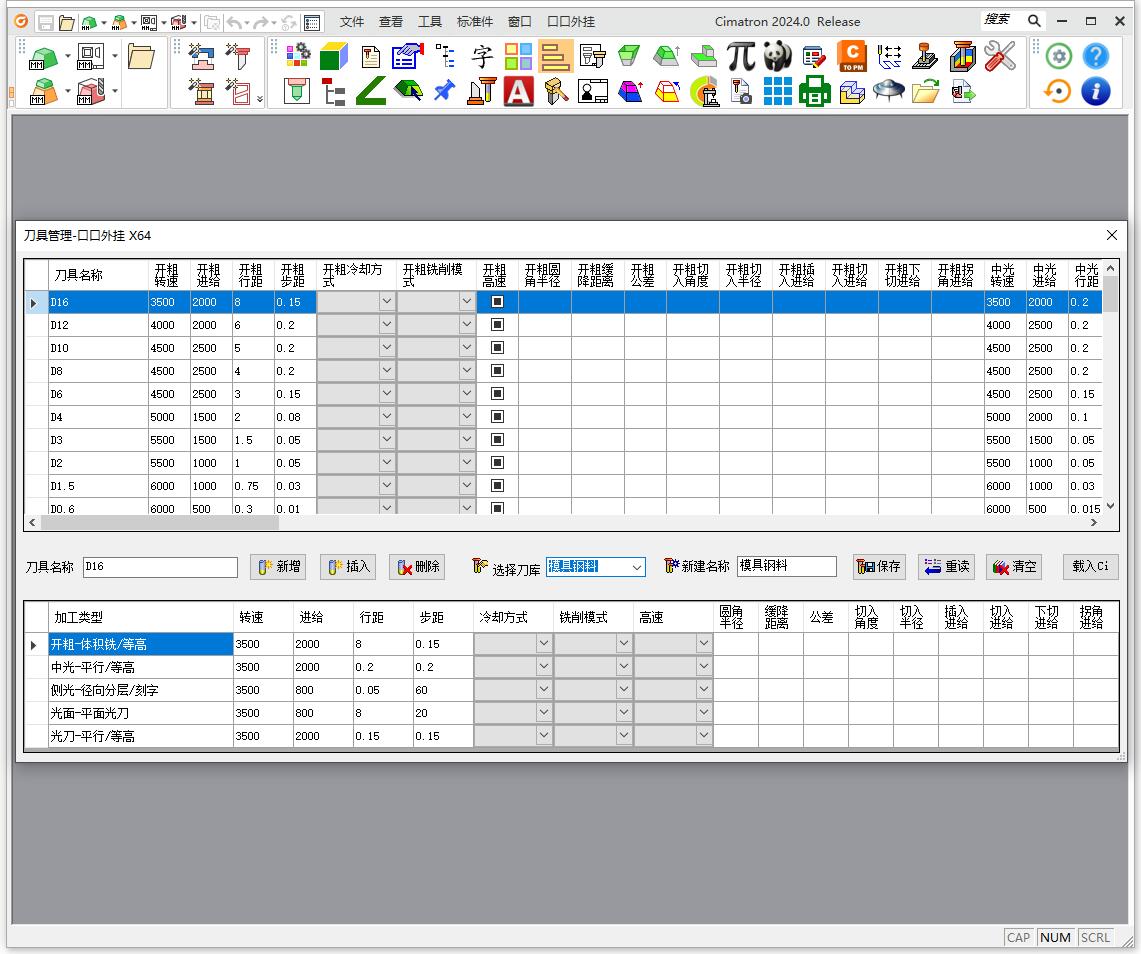

《刀具管理》功能说明:用于外挂刀库的管理,可为每把刀设置不同的加工材质切削参数,可为每种加工方式(比如开粗,光刀,光面,侧光等)设置不同刀具的切削参数,这些参数可在《自动编程》、《批量参数》自动调用,这样在编程时可以避免切换刀具或切换加工方式或切换加工材质时需要手动更改切削参数,提升编程效率,也方便公司对各种材质及机床的刀具切削参数的进行统一管理,降低人为失误的概率,外挂自带了77个五花八门的刀库(含刀具、夹持、切削参数等),各种材质和类型应有尽有,总有一款适合您,当然也支持自定义自己的刀库

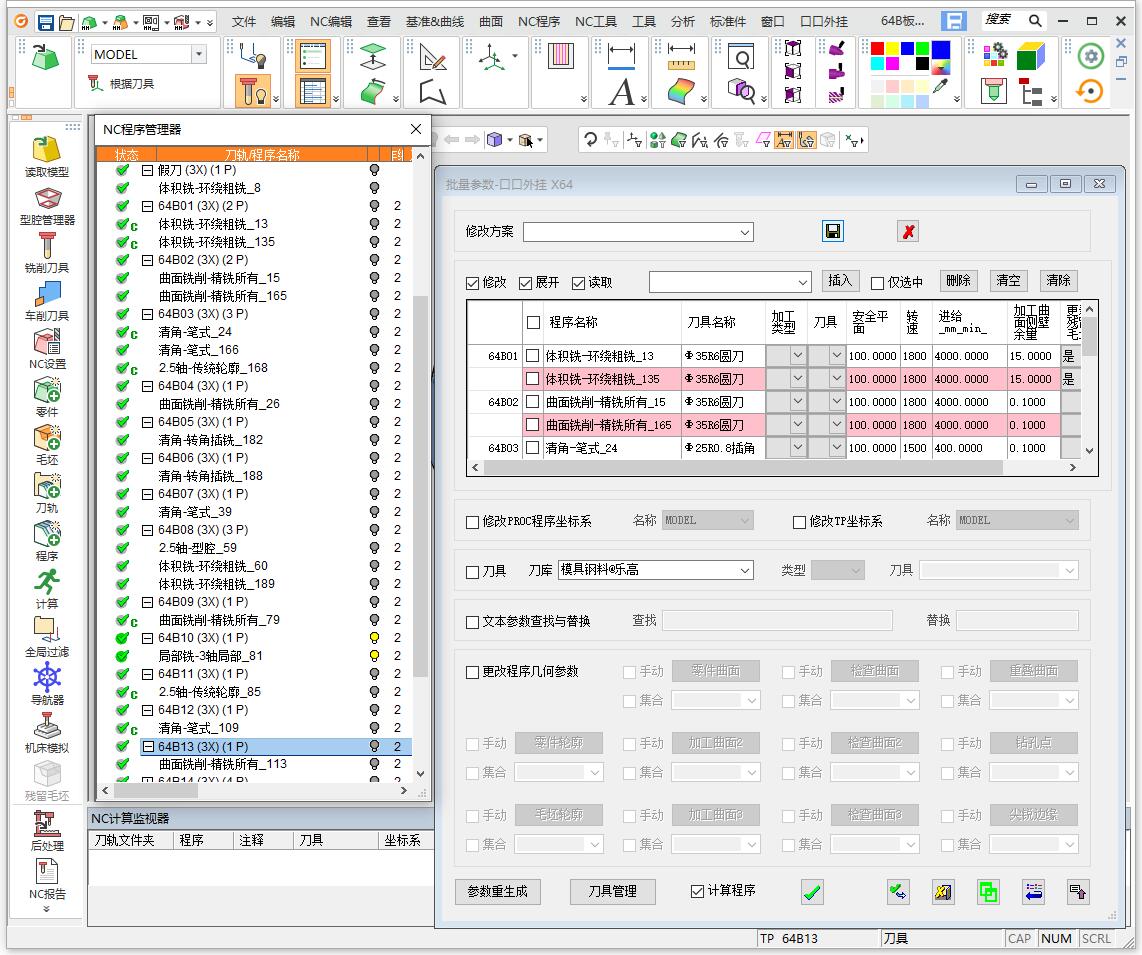

《批量参数》功能说明:1、一键批量读取或修改已有程序的参数,支持更改程序绝大部份的参数,也可用于批量检查现有程序的参数。2、可批量修改已有程序的坐标系(即使是普通的钻孔程序的坐标系,也是可以自动修改的),批量修改TP坐标系等。3、可以用查找和替换的方式批量修改已有程序的参数,应用场景如一键批量更改电极火花位(比如电极精公无论用啥加工方式,涉及到火花位的地方,编程时我们使用公式-1*0.07或1*0.07,当我们把精公程序编写完成,只需复制所有精公程序并选中,然后使用批量参数的查找和替换功能,查找1*0.07替换为1*0.15,这样粗公就编完了,这样编程即安全准确,又非常高效)等等。4、可批量更改程序几何参数、集合等,可计算已编辑的程序。5、可批量更改刀具,并可通过更改刀具的加工方式来实现自动调整刀具对应的转速和进给等切削参数,这些切削参数是用外挂《刀具管理》刀库里保存的

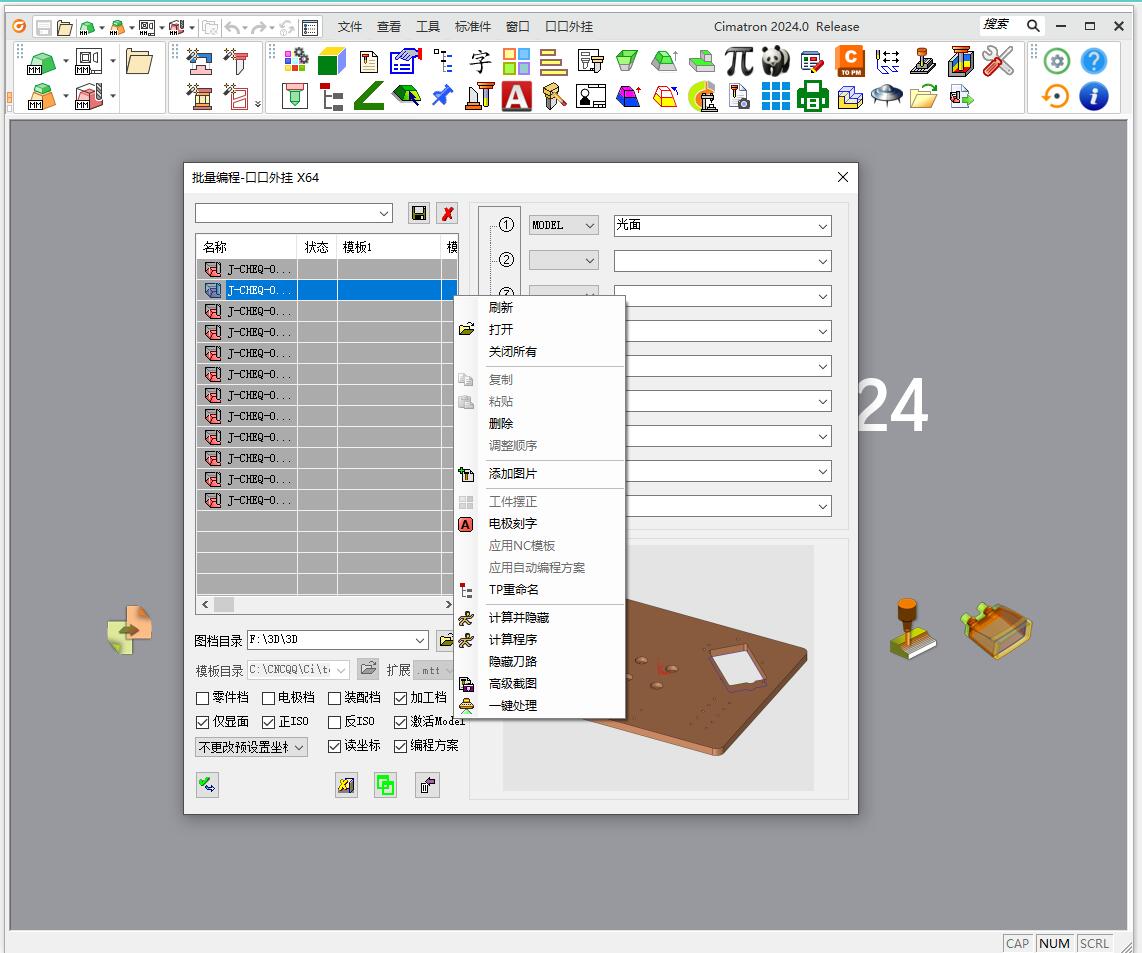

《批量编程》功能说明:1、通过双击列表图档,把Cimatron当作查看工件形状、测量等用,可在批量编程界面快速对多个图档指定NC加工模板或自动编程方案,并执行一键全自动编程。2、可读取图档已有坐标或《工件摆正》选项内定的坐标,支持多面加工工件的批量编程,可一次选中多个图档操作,可在每个图档之间复制粘贴模板或方案。3、可选种多个图档,然后右键菜单调用《工件摆正》、《TP重命名》、《高级截图》、《一键处理》、《电极刻字》、应用《自动编程》方案、应用NC加工模板、隐藏刀路、计算程序等执行批量任务,可为工件自动添加图片预览等。4、可读取文件已经指定过的模板或方案,方便编辑,应用模板和方案时支持图片预览

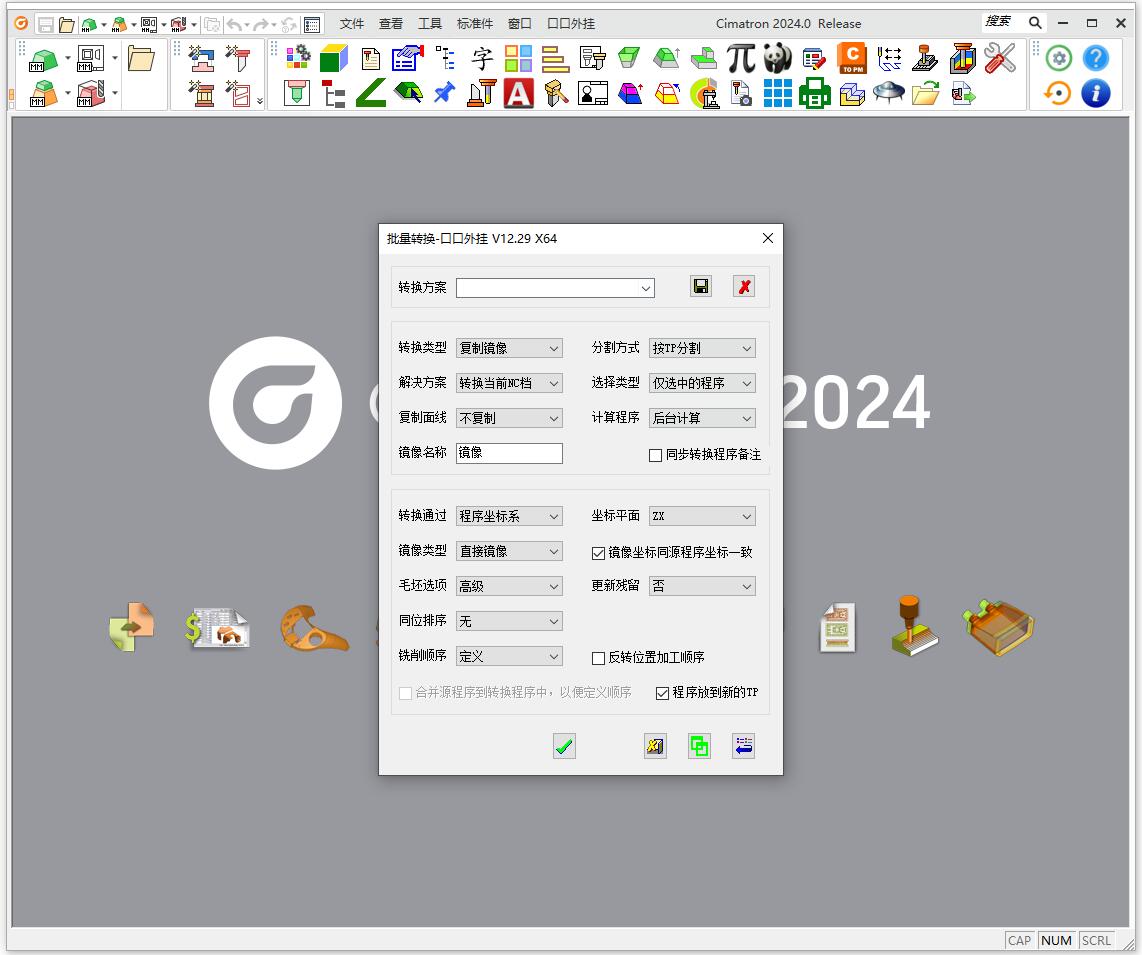

《批量转换》功能说明:1、用于一键全自动镜像程序,包括移动镜像和复制镜像,无论是3轴、4轴、5轴,都可以使用,可批量自动镜像多个NC档,可自动镜像多个面加工的程序。2、支持按刀具分割、按TP分割、按备注分割三种镜像模式。3、支持外挂界面调整所有的镜像参数,可同步程序备注或TP备注到新产生的镜像程序。4、可自动镜像复制显示的图素到新的集合,可把镜像的程序放置到新的TP,并确保新TP的所有参数与源TP一致

《模框插角》功能说明:1、常用于模架加工,能大幅提升机床加工效率。2、支持多把刀具组合插角,多把刀具用英文的逗号分隔。3、参考残留毛坯插角,无多余的空刀,可多次插角,因为有参考毛坯,所以插角时,无需指定精准次数。4、支持插普通角、避空角、插倒角、航空插斜角、航空插斜倒角、插角清角、清角(可混合洗)、跟底等等,大幅提升插角刀路的编程效率

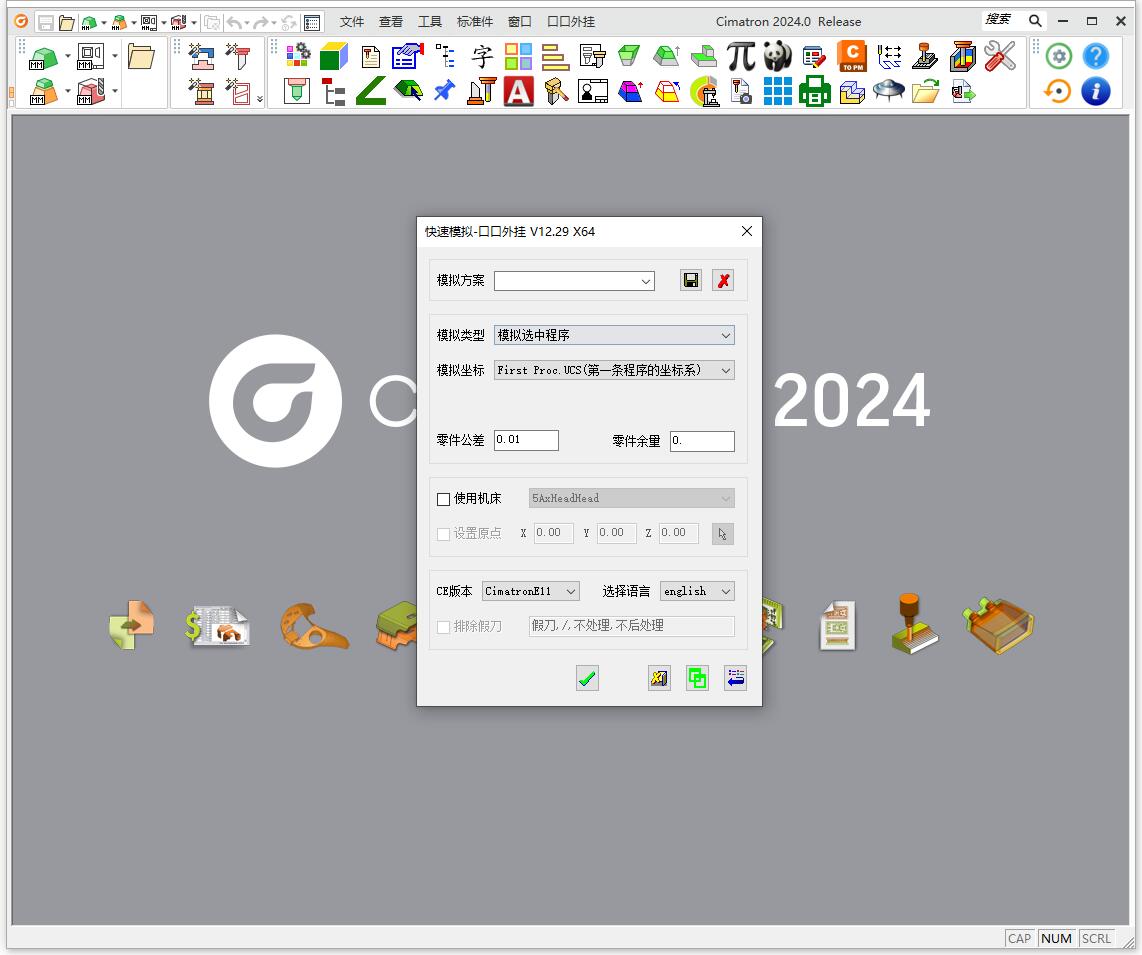

《快速模拟》功能说明:1、用于高版本的Cimatron(比如13、14、15、16、2024)调用低版本的Cimatron(比如E10、E11、E12)的模拟功能(ModuleWorks模拟)进行模拟仿真,这样做对复杂的大工件,能大幅缩短模拟时间,且查看残留或过切也特别清楚。2、支持假刀选项,假刀文本框相关的内容,需要在《一键处理》界面设置。3、支持三轴多面加工一次性模拟,支持多轴模拟

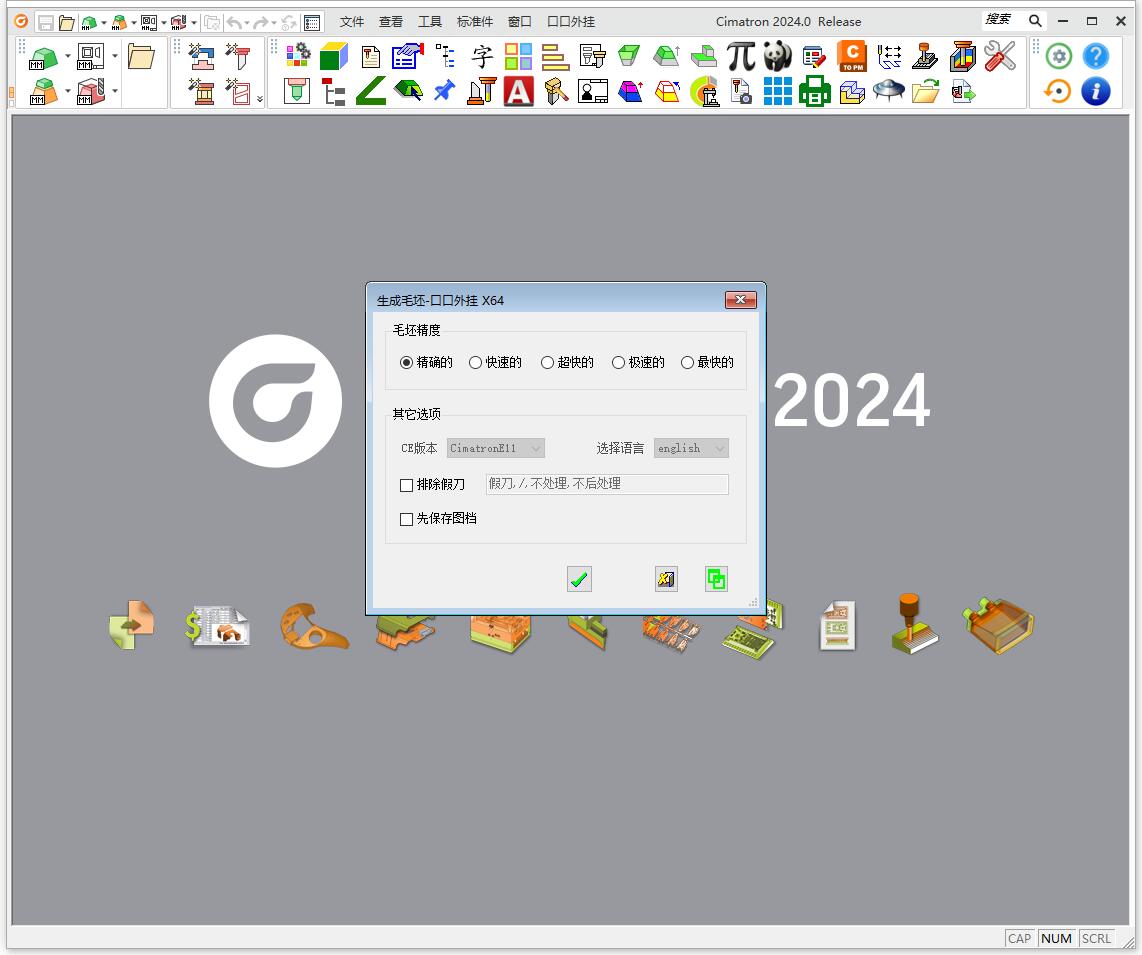

《生成毛坯》功能说明:1、调用Cimatron模拟功能,模拟刀路并保存毛坯,然后把毛坯导入进程序管理器,整个过程是全自动的,这样做的目的是比如编写精加工程序,可以不用更新毛坯,提升计算速度,程序编完后,使用此功能快速生成最终的毛坯,方便后面小刀二粗时参考用,或方便预览最终毛坯等。2、支持高版本的Cimatron(比如13、14、15、16、2024)调用低版本的Cimatron(比如E10、E11、E12)的模拟功能,即ModuleWorks模拟,然后快速生成毛坯,整个过程是全自动的。3、支持假刀选项,假刀文本框相关的内容,需要在《一键处理》界面设置

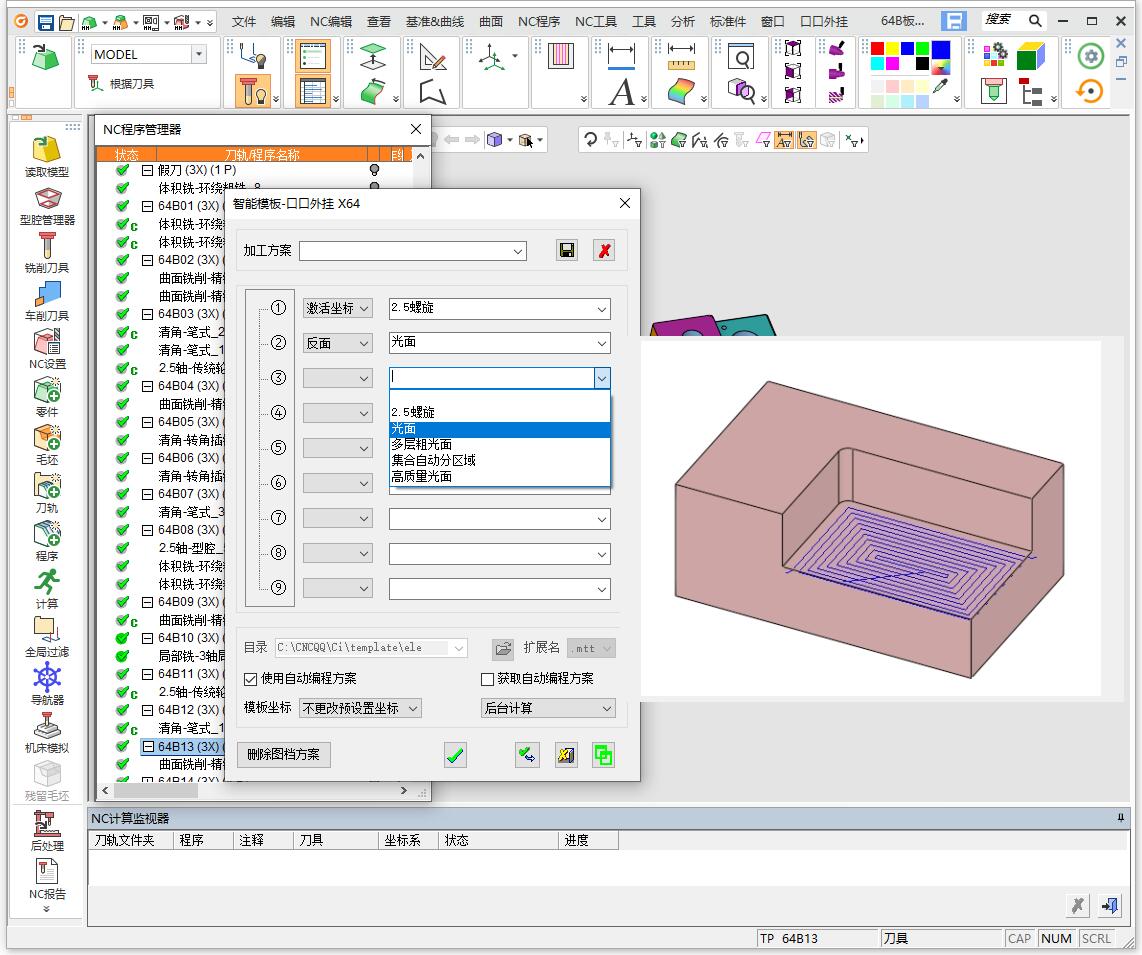

《智能模板》功能说明:1、用于应用NC模板或应用自动编程方案,选模板或方案时可自动显示其预览图片,可为每个模板或方案指定不同的坐标系,方便多面加工。2、支持在零件环境或装配环境运行此命令,比如可以在拆电极时,就直接为电极指定NC模板或自动编程方案,然后《工件摆正》时可以自动调用保存的模板或方案,相当于电极拆完,编程工作也同时完成了。3、支持导入模板或方案的计算,支持编辑或删除已经保存方案的零件档或电极档等

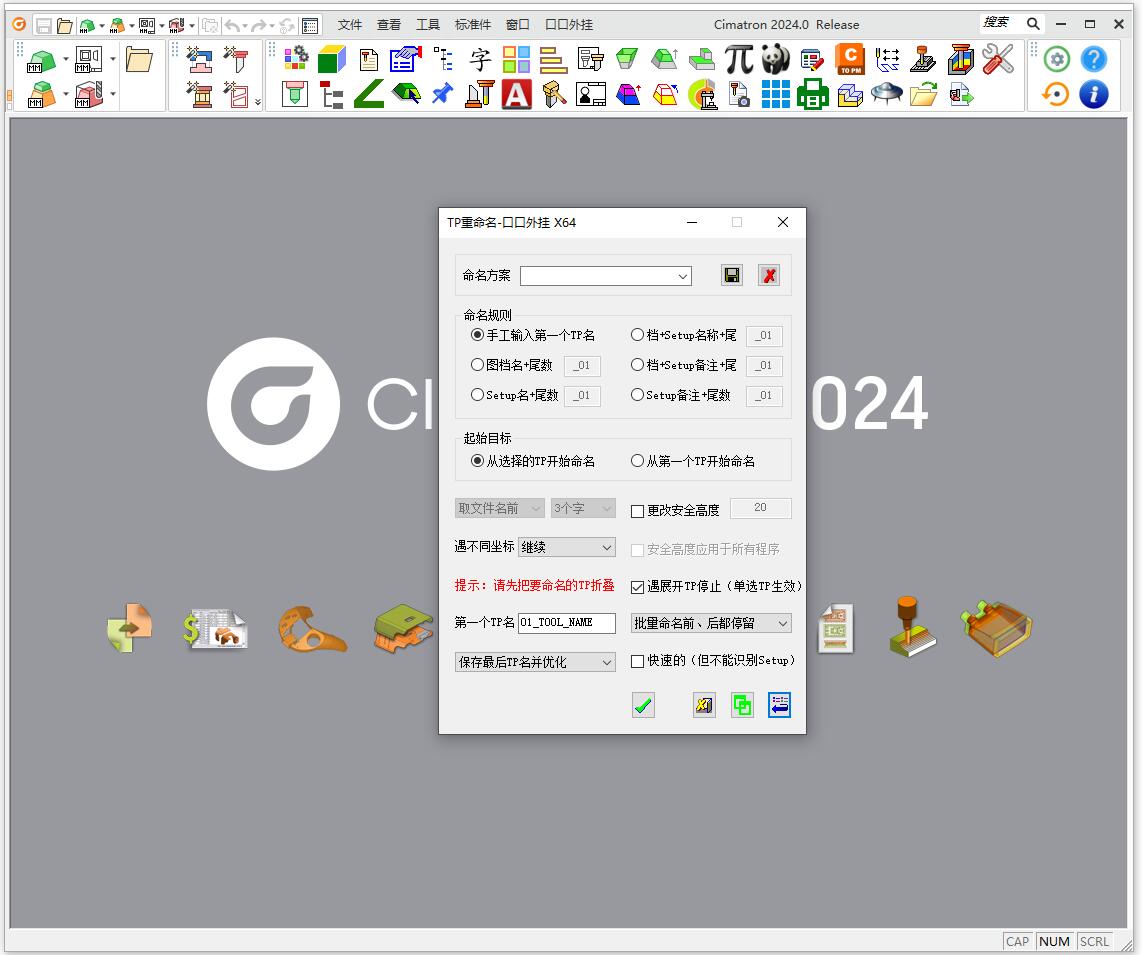

《TP重命名》功能说明:1、支持批量更改TP名称、TP安全高度、程序安全高度。2、支持单选TP或多选TP模式,其中多选TP时,命名的效率会更高。3、TP名称支持TOOL_NAME变量,用于自动按刀具名称命名(比如01_TOOL_NAME),01为序号这且TOOL_NAME为被替换为每个TP的第一把刀具名称进行重命名。4、支持对最后的TP名称尾数进行优化并保存参数,如果有选择方案,方案参数也会自动更新。5、可以通过《批量编程》、《工件摆正》调用此命令,可全自动批量对多个NC档进行TP重命名。6、通过《工件摆正》套模板+计算+删除空刀+TP重名(且调用保存更改安全高度的TP重命名方案)时,套模板后会自动执行两次命名操作,第一次是改安全高度,然后计算程序,然后删除空刀、然后再次执行TP重命名(最后这次不会再更改安全高度)。7、支持文件名、Setup名称、Setup备注等识别,可以实现单工件多面加工或多工件且多面加工的全自动一键命名

《单线字》功能说明:支持8种简体中文字体、12种字体英文字体、繁体中文字体、日文字体等,支持图档名称变量%%PART_NAME,且会自动去除图档名尾部的_NC,支持AUTO自动序号,比如BBAUTO,就可以自动连续输出BB1、BB2、BB3...等,自动序号首个数字可任意指定,另外用本功能写的文字,加工时,走刀顺序更合理、更完美

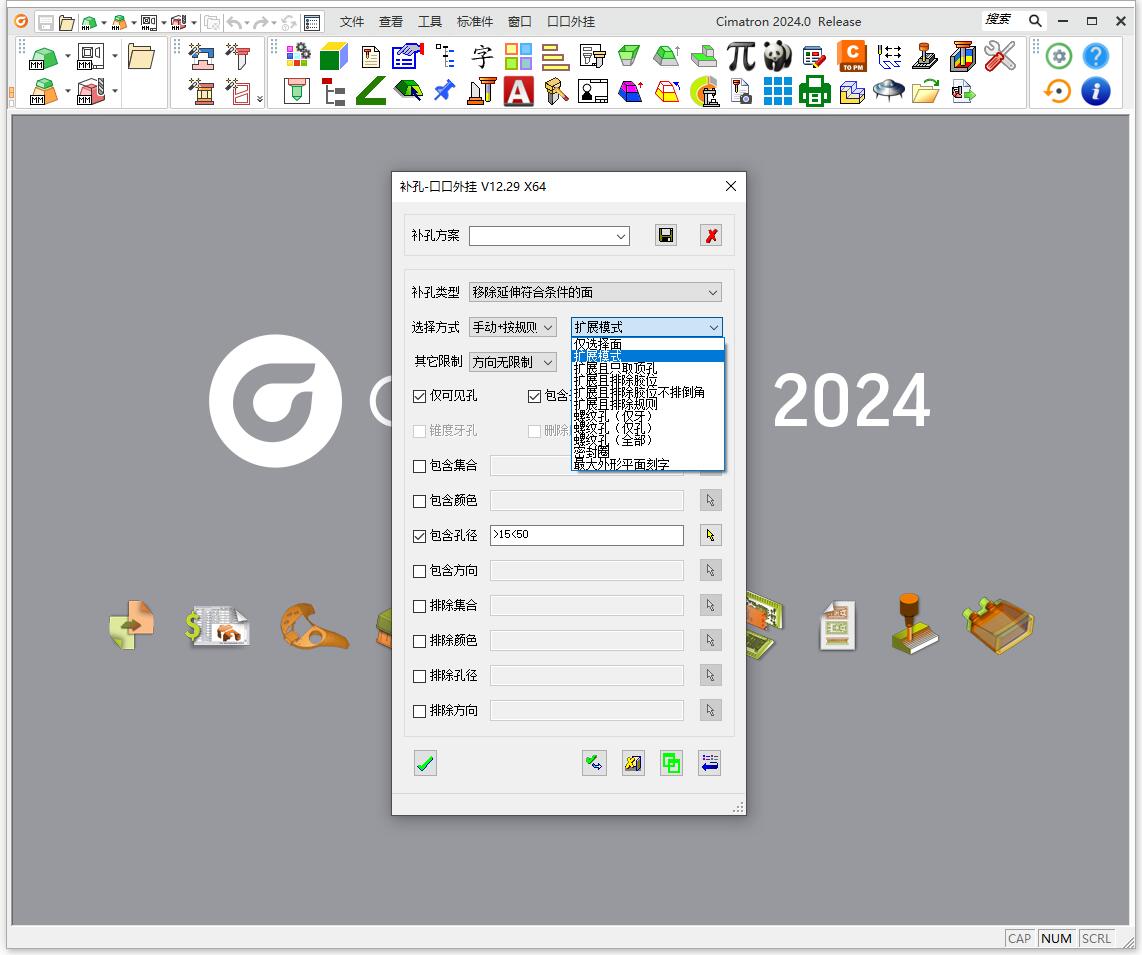

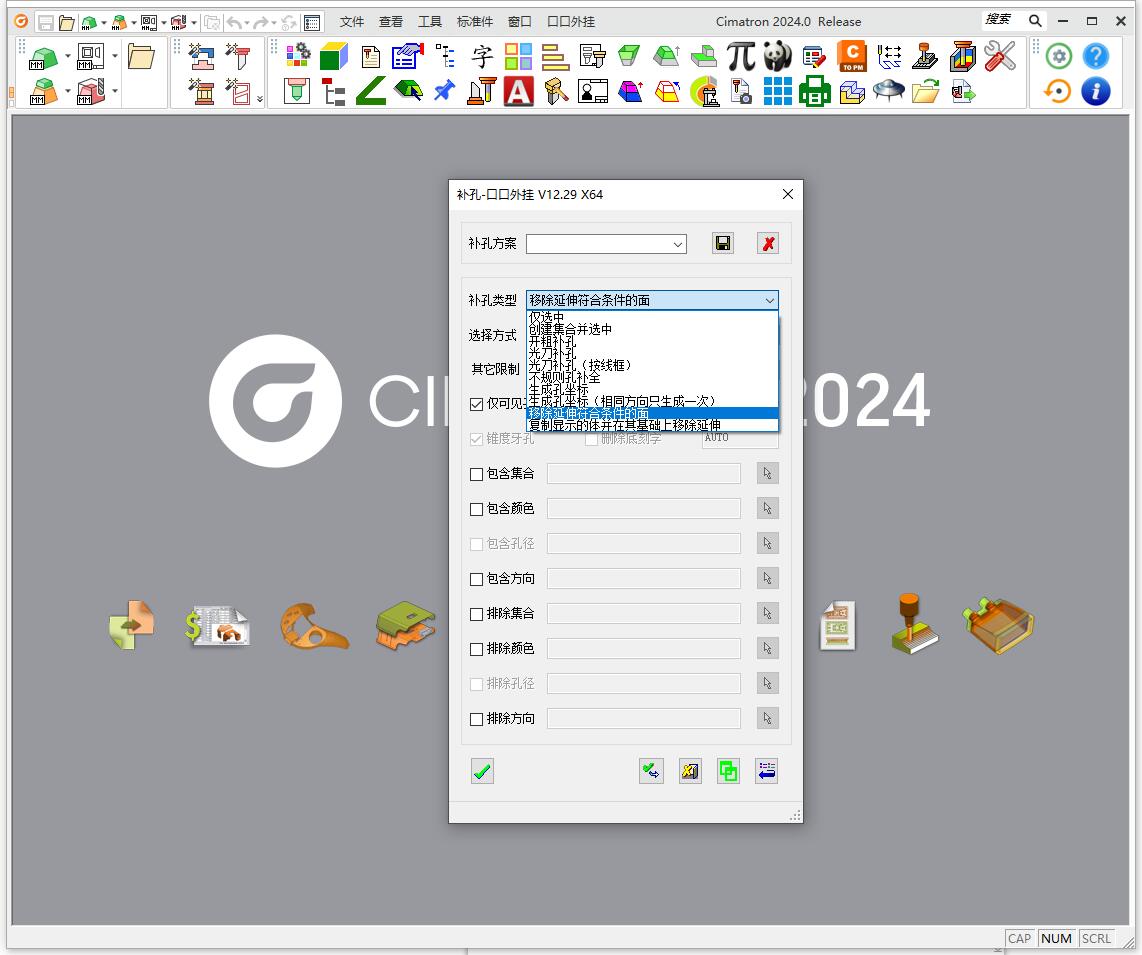

《补孔》功能说明:可用于自动去除工件表面的凹字(有时设计不小心把工件四周的刻字设计成了凸字,这样会导致原点碰数错误,而此功能只移除表面的凹字,不移除凸字,所以能及时发现问题)或螺纹底部的刻字(比如有时我们使用自动钻孔速度很慢,就是因为有些工件螺纹底部刻字有破面所致,而此功能可以自动移除那些破面刻字),可识别各种孔、密封圈、螺牙、螺纹孔等,可一键生成多个孔的坐标(生成的坐标放在点击最短处的孔端,并建立在此孔的最顶端的中心处),可一键补全不规则孔(破损不规则的圆柱面生成原始面,两端与最高处接顺),光刀补孔(随形曲面补孔),开粗补孔(取孔的最高面补一个与比孔单边大3MM并抬高1MM的水平面),可一键移除符合条件的面,可使用《工件摆正》中的补孔功能,一次自动执行多个补孔方案等等,合理利用补孔功能可实现自动修图的效果,比如可以一键生成不带孔的工件并创建集合且保持原图不变等等

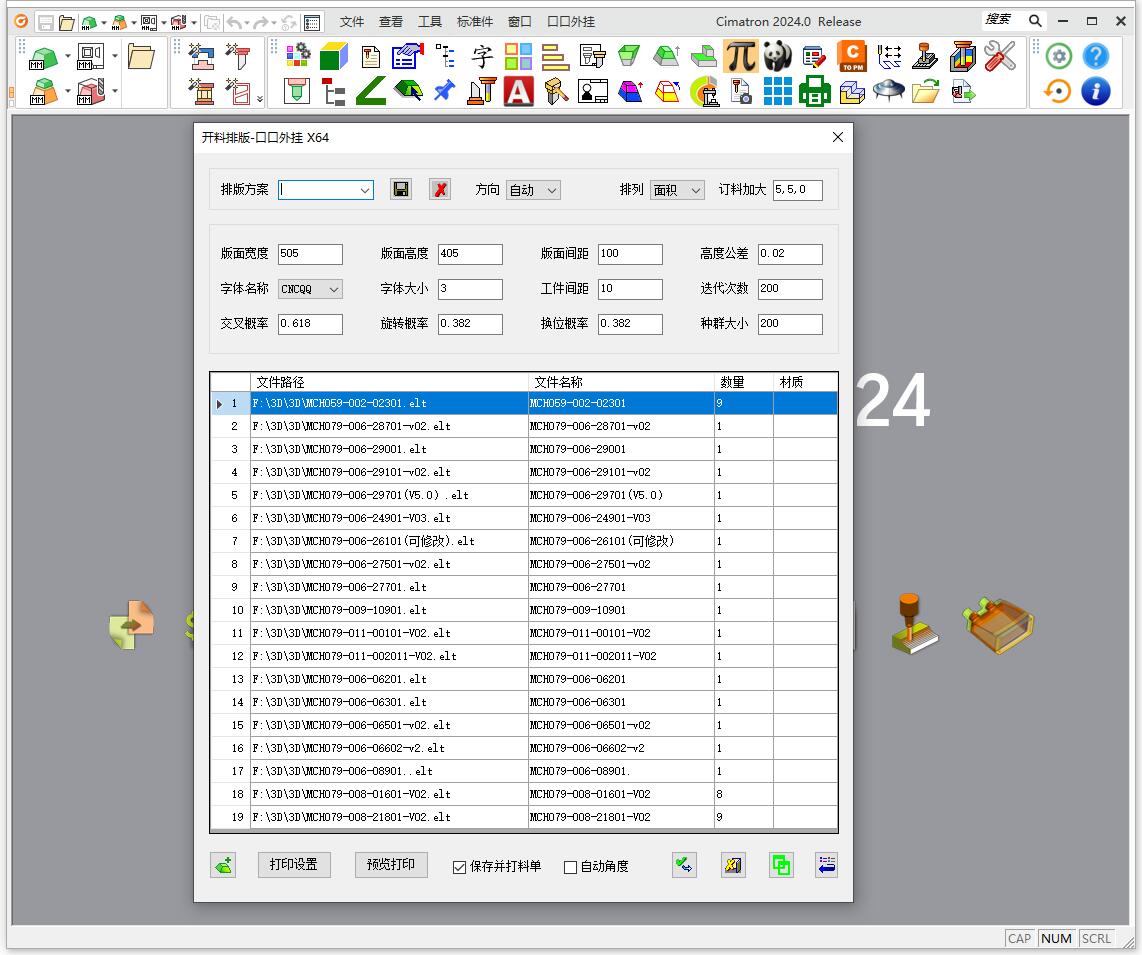

《开料排版》功能说明:一般应用于自动化零件或镶件或小、多、杂等类型工件排版加工及开料,提升操机及机床效率,支持指定工件的数量及材质(材质主要用于分类用,即不同的材质会自动分开排版),可全自动识别工件最佳的方向、朝向、旋转角度等,可对《工件摆正》过的工件进行完美排版,自动修图(比如移除孔并把无孔面放进单独集合等)、自动生成编程所需的辅助面、辅助线、辅助集合、孔分类等,可实现多工件的相同集合合并分类,大幅提升排版工件自动化编程

《公式曲线》功能说明:支持样条、点、草绘模式,支持特征的编辑,实现参数化的建模

《自动着色》功能说明:可以把所有选项保存为不同的方案,方便对不同类型的工件(比如模具、产品、检治具、模架、电极等)进行自动着色,并且把着色结果转换为非颜色集合,也可以用此命令一键提取所有的水平倒角面等应用,还可以自动添加电极底座后着色等特殊应用

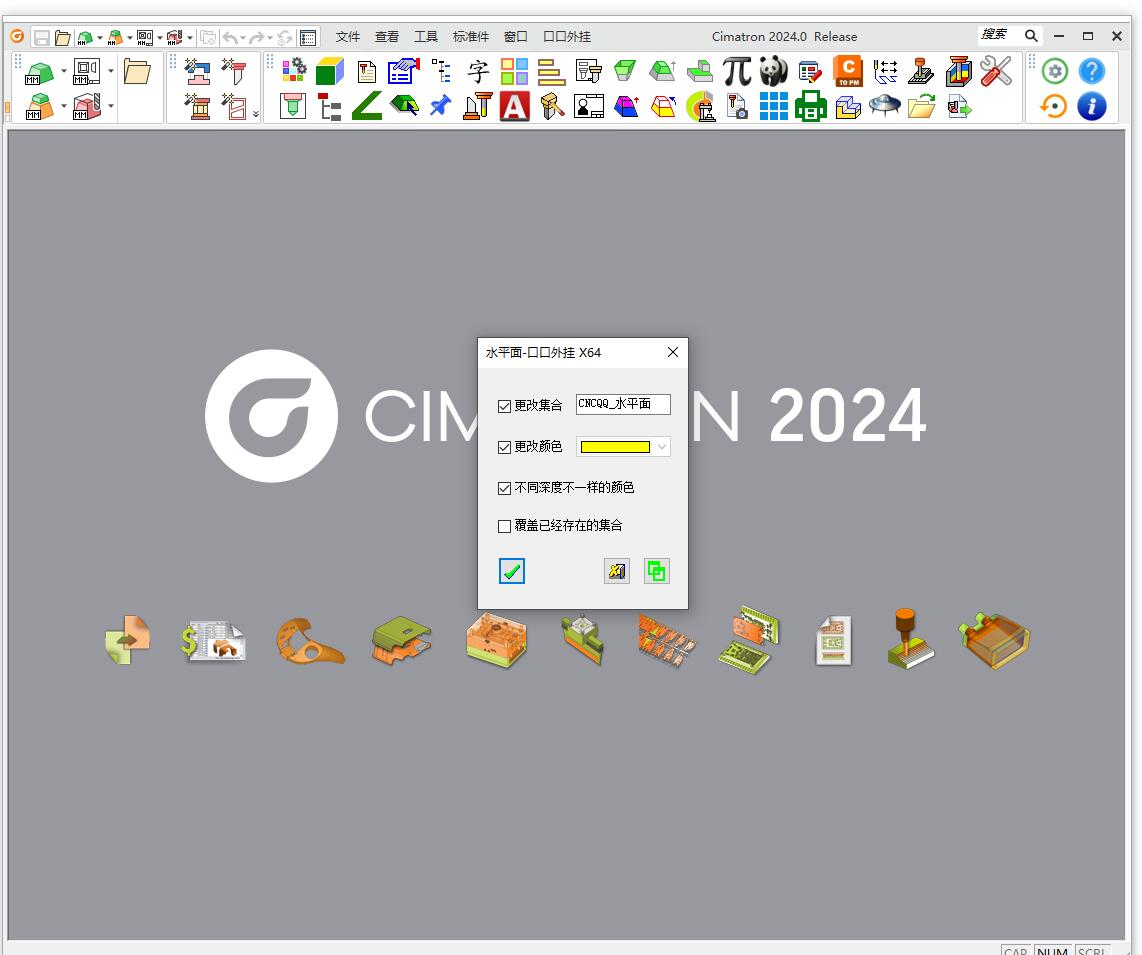

《水平面》功能说明:按激活坐标,把Z方向的水平面放置到指定的集合,高度不同的面可以附着不同的颜色,着色规则参考了UG的平面着色功能

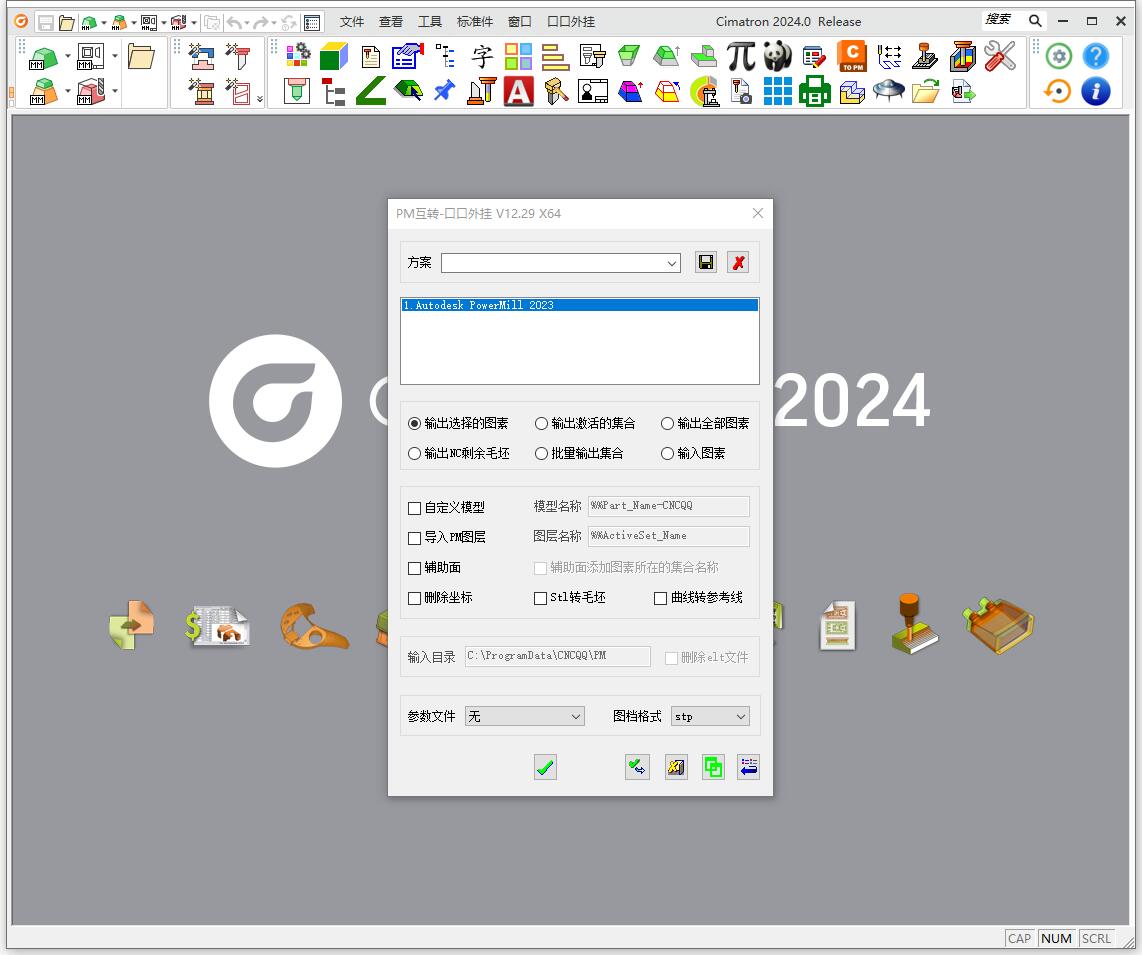

《PM互转》功能说明:支持Cimatron的NC毛坯、曲面、曲线、体等一键自动导出到PowerMill,按集合导出到PowerMill时无重复面,支持按Model坐标或激活坐标导出,支持在装配、零件、NC等环境下运行,支持PowerMill或UG等软件自动导入图素到Cimatron等

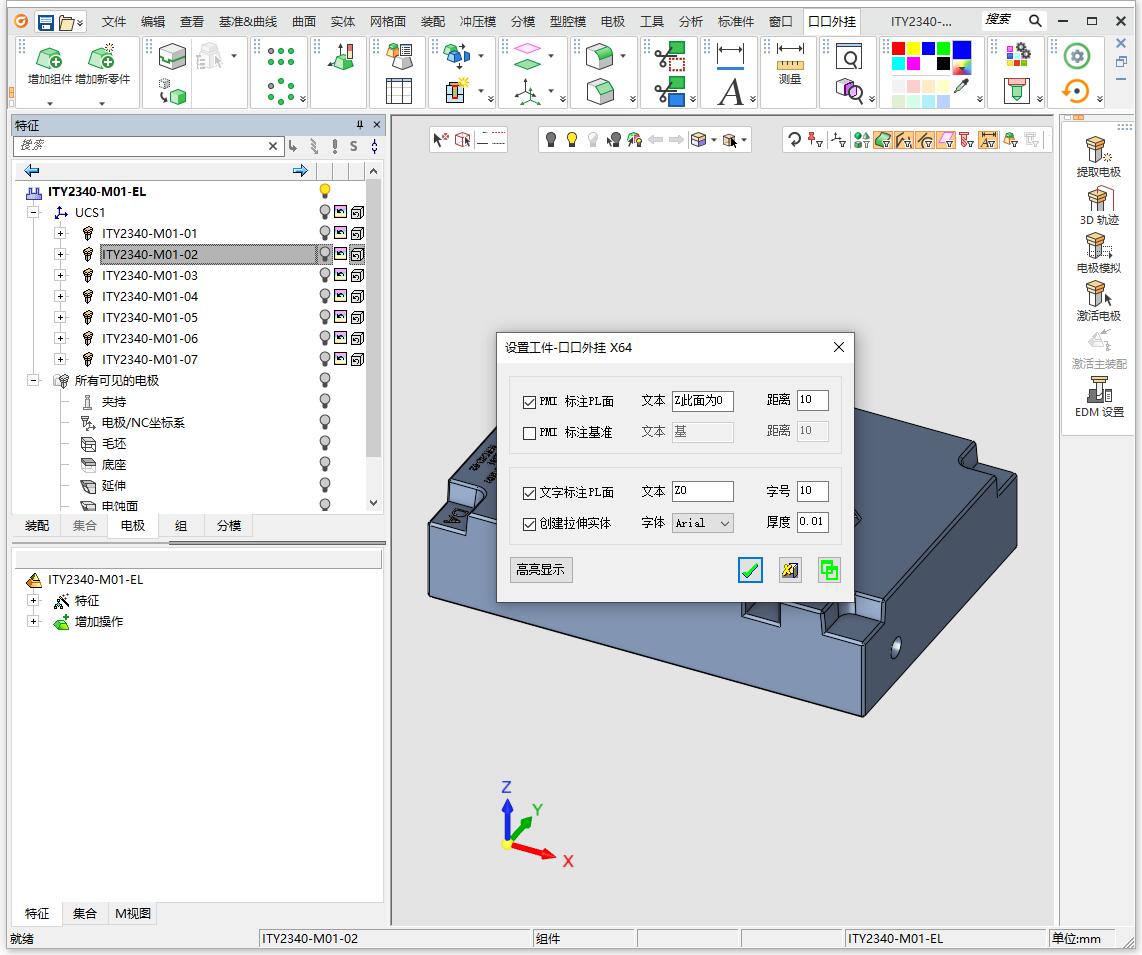

《设置工件》功能说明:1、用于拆电极时,指定包容盒自动切除体,2、用于电极图显示工件长宽高及XYZ碰数原点,3、用于电极图自动标注工件时使用,4、用于电极图显示PL面,所以拆电极前首先要运行此命令对工件进行设置

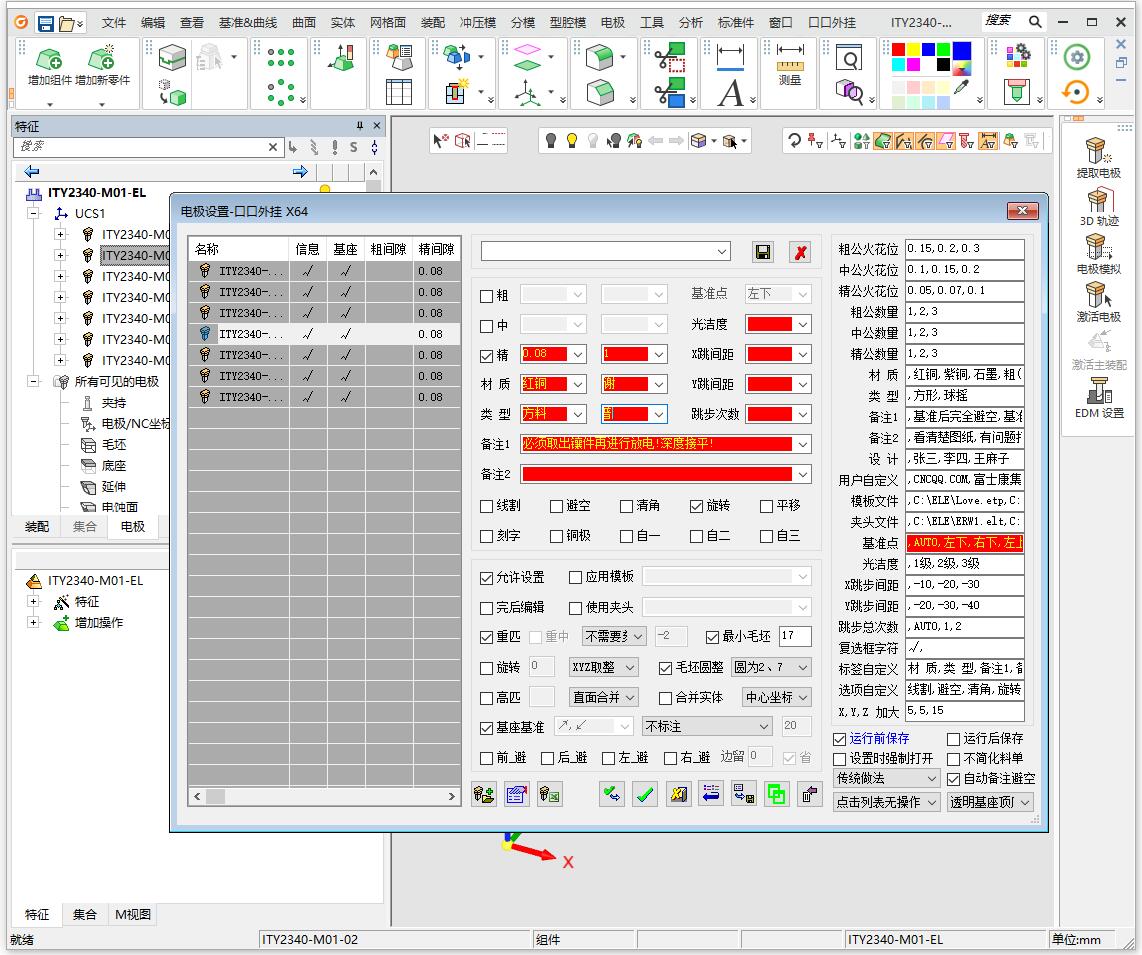

《电极设置》功能说明:1、用于添加或编辑电极信息(可批量),比如电极粗精公、火花位、电极数量、电极备注、电极加工工艺、电极放电工艺等,这些信息可以自动输出到放电图、订料单、电极排条、电极刻字、电极编程、程序单等。2、自动识别基准角,可自动标注基准角,标注的基准角可在放电图上显示。3、用于添加或编辑基座(可批量),基座可自动匹配大小,自动匹配高度,自动坐标取整及优化,自动预留位置并刻单线字,自动创建轮廓并延伸到基准台(多个体也可以),自动合并,自动毛坯圆整,自动创建电极坐标,自动避空,自动透明基准等。4、可以为每个电极先设置并保存参数,可在所有电极拆完后再执行批量生成基座功能,提升拆电极的效率。5、全部勾左避右避前避后避,并把高匹选项的设置为负基座高度比如(-8),这样可以把其它软件拆的电极,精准的导入进Cimatron出放电图

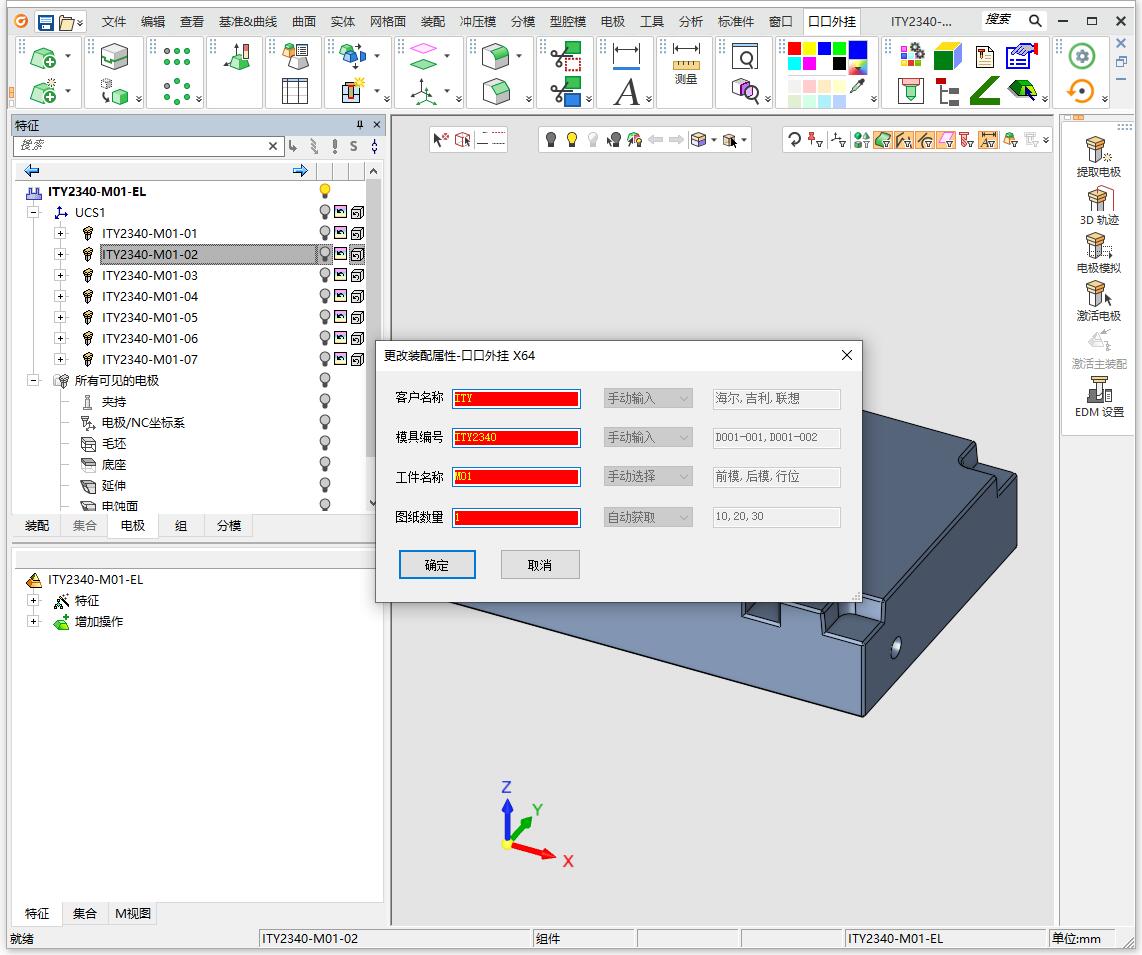

《装配属性》功能说明:运行此命令一般在电极拆完后,用于增加或修改电极装配档的模具编号、客户名称、工件名称、电极数量,其中电极数量会自动识别,所有的这些设置将自动体现在放电图、订料单上,如果用户拆完电极后忘记运行此命令,在运行《出放电图》命令时,会自动先运行此命令

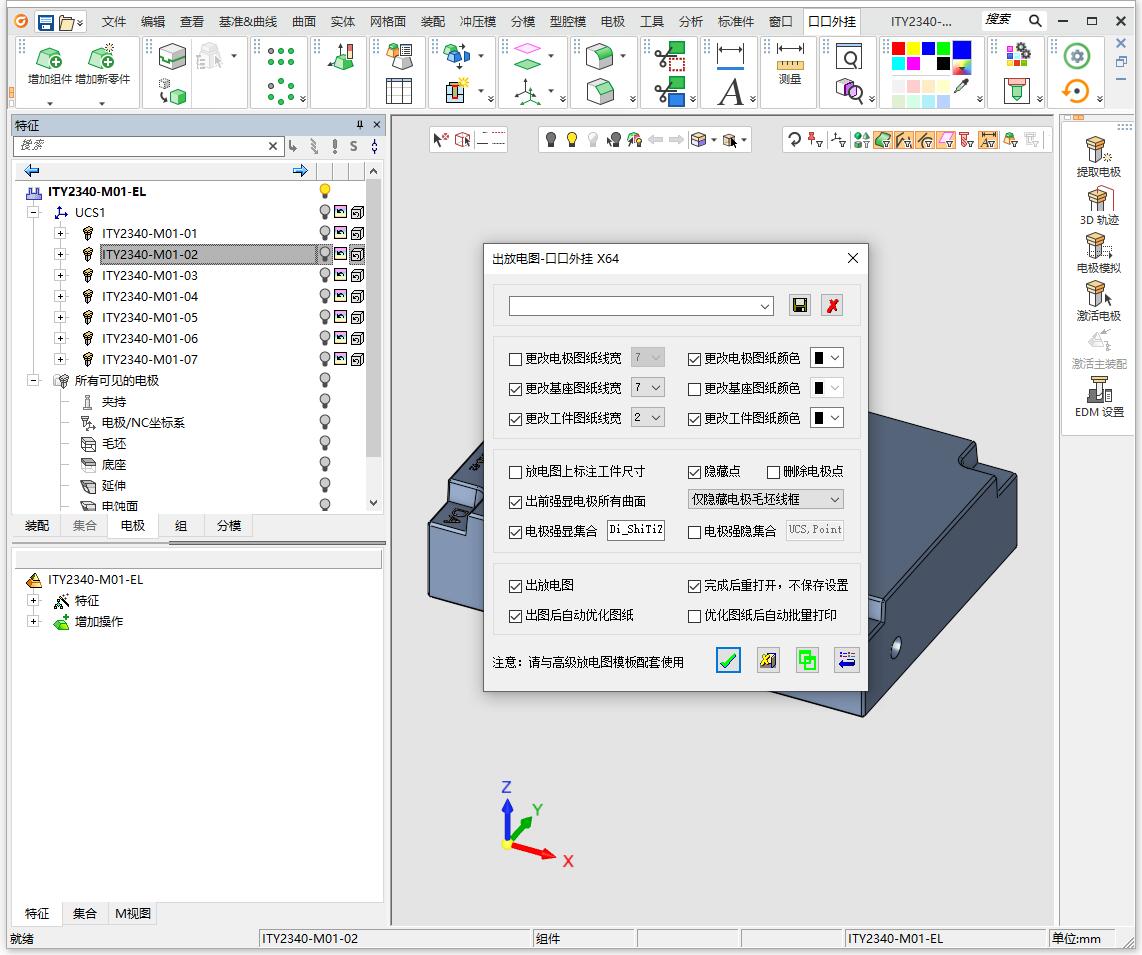

《出放电图》功能说明:1、可自动更改工件与电极的颜色和线宽,这些效果将会在体现在放电图上。2、出图前,可以隐藏或显示指定的点、线、面,这些将反应在放电图上。3、可设置放电图是否需要标注工件外形。4、可批量从出图、优化图纸到打印图纸等所有操作一键完成。5、为了出图而对工件的进行的设置,可以不保存

《图纸优化》功能说明:1、自动标注放电数,标注不重叠,可标注工件,重点尺寸可加框框,让放电工更不容易看错。2、自动调整放电图各视图的比例、位置等至最佳。3、自动优化放电位置列表,可显示旋转角度或按顶碰数坐标。4、自动创建局部放大视图,让放电位置显示更清楚。5、自动调整电极俯视图文件距离,自动显示或隐藏PMI标注信息等。6、支持批量优化放电图,另外可以在《出放电图》时,自动调用此命令优化图纸

以下的放电图为《图纸优化》后的最终效果,生成的过程全自动,无需人工干预,放电图框的文本内容全部为变量,通过《电极设置》、《装配属性》等功能更新电极信息或装配信息时,放电图会自动更新所有数据。

《批量打印》功能说明:用于批量打印放电图,支持按比例打印,可把放电图打印为PDF格式,可把打印后放电图PDF合并为一个PDF档

《电极一键编程》功能说明:本功能属于《工件摆正》中的子功能,可自动创建电极胶位外形拉伸体,自动创建基准倒角实体,自动分类集合,可实现一键批量全自动编电极

《电极刻字》功能说明:1、用于电极基准面刻单线字,并把粗、中、精公的单线字放置到不同的集合,支持Cimatron自带的Standard单线字及外挂单线字,单线字位置可自动识别。2、用于电极基准侧面实体刻字。3、用于电极底部实体刻字,可设置为镜像字体在放电图上显示出来。4、支持一次批量多个电极自动刻字

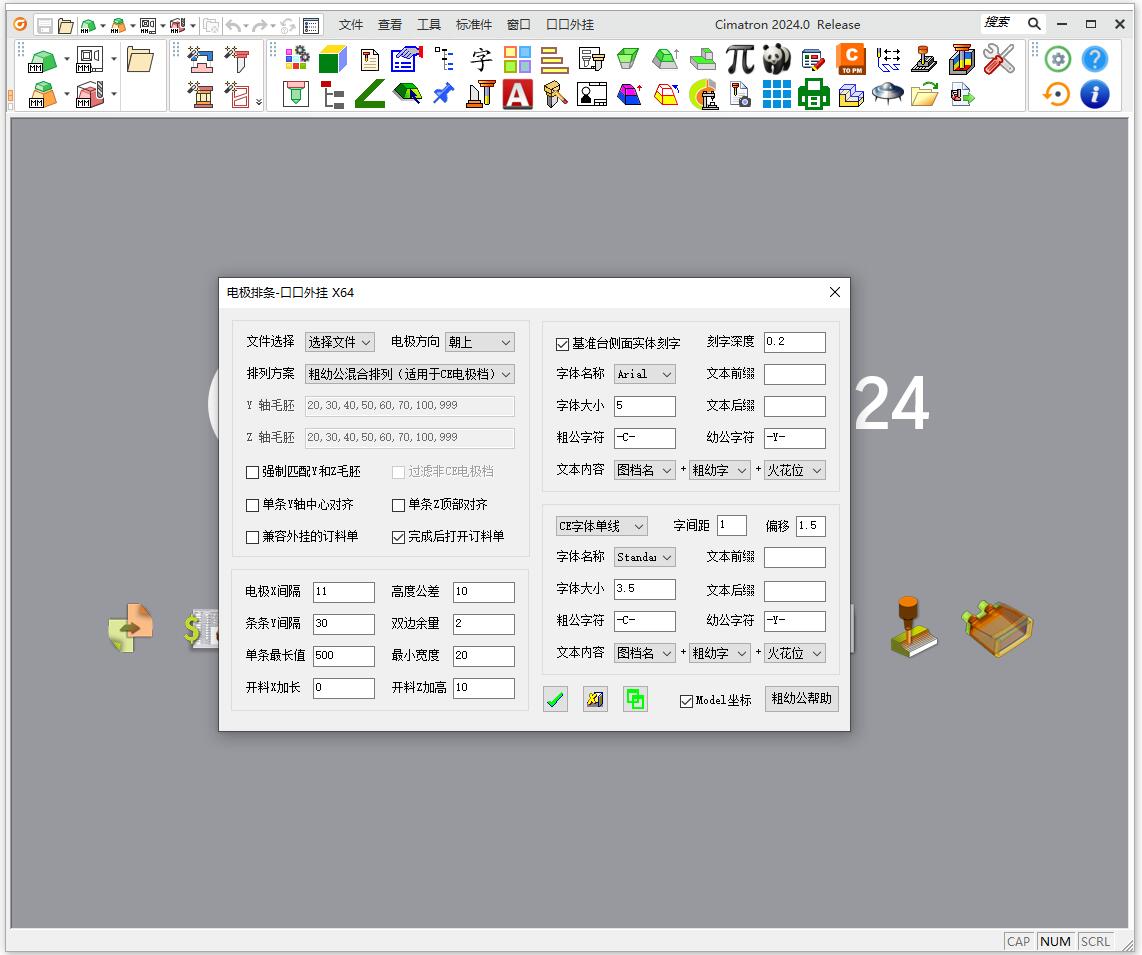

《电极排条》功能说明:1、可自动识别粗精公,火花位,电极数量等,可按粗精公自动混合排列或粗精公自动分开排列,支持其它软件拆的电极。2、单条电极长度设置为0时,可对其它软件拆的电极自动出订料单。3、支持排条时对电极刻字,刻字会把粗精公刻字自动分开,基准台单线字可选Cimatron自带的Standard和外挂单线字。4、支持自动匹配现有的毛料,订料单可兼容外挂订料单。5、可对《电极摆正》过的电极进行完美排条,自动生成电极编程所需的辅助面、辅助线、辅助集合等,自动分离电极基座与放电面且放入不同集合等,可实现多个电极的相同集合合并分类,大幅提升排条电极的自动化编程
